Что такое самосвал с неглубоким фундаментом и почему это важно

A самосвал с мелким фундаментом представляет собой гидравлическую платформу для опрокидывания транспортных средств, глубина котлована которой ограничена толщиной самой платформы, а не полной высотой опрокидывающейся конструкции. Поскольку опорная яма должна быть такой же глубины, как и рама платформы, земляные работы на месте, заливка бетона и армирование сокращаются, поэтому производитель сообщает, что эта конструкция снижает затраты на гражданское строительство более чем на 60 процентов по сравнению с обычным самосвалом с глубокой ямой. В этой статье объясняется, как работает конструкция самосвала с неглубоким фундаментом, какие данные подтверждают его преимущества в стоимости и безопасности, как он сравнивается с обычными системами для глубоких ям и на что покупатели должны обращать внимание при выборе оборудования этого типа у производителя самосвалов.

Что такое самосвал с неглубоким фундаментом

Самосвал, иногда записываемый как самосвал или самосвал для транспортных средств — это погрузочно-разгрузочное оборудование, которое поднимает и наклоняет загруженный грузовик, прицеп или контейнер так, чтобы сыпучий материал мог быть выгружен под действием силы тяжести в бункер, яму или приемную станцию. Традиционные установки самосвалов основаны на глубоком котловане, в котором размещаются наклоняемая рама, гидравлические цилиндры и конструкция противовеса ниже уровня земли, что обычно требует нескольких метров земляных работ, дренажных устройств и бетонных работ, прежде чем можно будет даже установить механическое оборудование.

самосвал с мелким фундаментом проектирование меняет эту взаимосвязь между оборудованием и строительными работами вокруг него. Вместо того, чтобы погружать наклонную раму в глубокую яму, платформа стоит на неглубоком фундаменте, глубина которого соответствует только толщине самой конструкции платформы. Гидравлические цилиндры, система синхронизации и опорные стойки сконструированы таким образом, что подъем и опрокидывание происходят преимущественно над землей, поэтому эту конфигурацию иногда называют надземным самосвалом или самосвалом с низкой ямой.

Этот подход особенно актуален для объектов сталелитейной, химической, цементной, угольной, зерновой, нефтяной и пищевой промышленности, где станции разгрузки грузовиков и контейнеров часто добавляются к существующим площадкам, которые изначально не были предназначены для проведения глубоких выемок, высокого уровня грунтовых вод или конфликтов подземных коммуникаций.

Как конструкция неглубокого карьера снижает затраты на гражданское строительство

Прежде чем взглянуть на диаграмму ниже, полезно понять, почему глубина фундамента является крупнейшим фактором затрат на гражданское строительство в проекте самосвала. Каждый дополнительный метр глубины ямы увеличивает объем грунта, который необходимо выкопать и удалить, количество конструкционного бетона, необходимого для удержания стенок ямы, а также сложность систем обезвоживания и дренажа, необходимых для поддержания ямы сухой. Более глубокие ямы также продлевают сроки строительства, поскольку раскопки, крепления, гидроизоляция и отверждение должны быть выполнены последовательно, прежде чем можно будет установить механическое оборудование. По этой причине производители, которые перепроектируют опрокидывающий механизм для работы в неглубокой яме, напрямую ориентируются на самый крупный компонент затрат всей установки. На приведенной ниже диаграмме показано, как самосвал с неглубоким фундаментом сравнивается с традиционной конструкцией для глубоких ям с точки зрения относительных затрат на гражданское строительство.

donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Сравнение глубины раскопок для фундаментов самосвалов

Глубина фундамента — это физический аспект, который в конечном итоге определяет большую часть различий в стоимости и графиках, описанных в предыдущем разделе, поэтому полезно визуализировать его непосредственно. В обычном самосвале яма должна быть достаточно глубокой, чтобы вместить полностью наклоняемую раму, ход гидравлического цилиндра и конструкцию противовеса, в результате чего дно ямы обычно оказывается значительно ниже окружающего уклона. В самосвалах с мелким фундаментом глубина ямы ограничена толщиной конструкции платформы, поскольку механизм наклона работает в основном на уровне земли или выше него. Горизонтальная гистограмма ниже отражает эту разницу с использованием индекса относительной глубины выемки грунта, где традиционная конструкция рассматривается как контрольная точка, а конструкция мелкого фундамента показана как пропорционально меньшая яма.

На приведенной выше диаграмме более длинная темно-красная полоса представляет индекс глубины выемки грунта обычного карьерного самосвала, который установлен на уровне 100 и служит эталонным значением для сравнения. Более короткая полоса непосредственно под ней представляет собой самосвал с мелким фундаментом, индекс глубины выемки которого составляет примерно 30 по той же относительной шкале, что соответствует заявлению производителя о том, что глубина ямы соответствует только толщине платформы. Этот визуальный разрыв между двумя полосами является физической причиной снижения затрат, показанного на кольцевой диаграмме ранее в этой статье, поскольку меньшая глубина напрямую приводит к меньшему объему земляных работ, меньшему количеству бетона и меньшему времени, затраченному на укрепление и обезвоживание. Более мелкая выемка также снижает профиль риска на самом этапе строительства, поскольку рабочие проводят меньше времени в замкнутых пространствах под землей, а стены ямы требуют меньше временной поддержки во время заливки. Для инженеров на объекте, оценивающих самосвал для разгрузки сыпучих грузов, это сравнение глубины часто является первым практическим фильтром, используемым при принятии решения о том, возможна ли конструкция фундамента с глубоким или неглубоким фундаментом для данного места. На участках с высоким уровнем грунтовых вод, существующими подземными трубопроводами или ограниченным доступом к раскопкам часто оказывается, что самосвал с неглубоким фундаментом является единственным реальным вариантом без обширного и дорогостоящего восстановления участка. И наоборот, на участках с достаточным пространством, низким уровнем грунтовых вод и отсутствием конфликтов с подземными коммуникациями все же можно выбрать проект глубокого карьера, если соображения компоновки завода делают его предпочтительным, поскольку обе конфигурации остаются действительными инженерными подходами в зависимости от условий проекта. Индекс относительной глубины, используемый в этой диаграмме, предназначен для иллюстративного сравнения, основанного на принципе толщины платформы, описанном производителем, а не как точное измерение для какой-либо конкретной установки, поскольку фактические размеры ямы различаются в зависимости от модели, мощности и инженерных решений для конкретной площадки. Покупатели, оценивающие самосвал для своего объекта, должны запросить у поставщика чертежи фундамента для конкретного проекта, чтобы можно было подтвердить точные требования к земляным работам с учетом местных почвенных условий.

Основные инженерные особенности самосвала с неглубоким фундаментом

Помимо самой неглубокой ямы, несколько инженерных особенностей работают вместе, чтобы сделать этот тип самосвала безопасным, стабильным и эффективным в повседневной работе. Эти характеристики особенно важны для руководителей заводов, которые сравнивают покупку самосвала с соображениями долгосрочного обслуживания и безопасности, а не смотрят только на первоначальную стоимость установки.

• Высокоточная система синхронной стабилизации масляного цилиндра : обеспечивает синхронное движение обеих сторон наклонной платформы, что повышает безопасность, снижает вибрацию во время работы, снижает механическое воздействие на масляные цилиндры и продлевает срок службы цилиндров.
• Полностью автоматическое устройство фиксации стопорного колеса : автоматически фиксирует колеса грузовика, поэтому оператору не нужно идти в пыльную зону разгрузки, чтобы починить автомобиль вручную, обеспечивая простое, безопасное и эффективное дистанционное управление.
• Импортные гидроцилиндры и насосы. : выбранный из известных международных брендов за надежность и длительный срок службы при повторяющихся циклах погрузки и опрокидывания.
• Возможность беспилотного управления : позволяет водителю грузовика самостоятельно выполнять операцию разгрузки, не требуя присутствия специального профессионального оператора на месте для каждого цикла.
• Проект конструкции мелкозаглубленного фундамента : ограничивает глубину ямы толщиной платформы, которая является основной структурной особенностью, способствующей снижению затрат на гражданское строительство, обсуждавшейся ранее в этой статье.

se features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Трехмерный структурный обзор платформы самосвала

Чтобы упростить визуализацию концепции мелкозаглубленного фундамента, на изометрической диаграмме ниже показаны основные конструктивные элементы платформы самосвала в упрощенном трехмерном виде. Вместо того, чтобы показывать точные инженерные размеры, диаграмма предназначена для иллюстрации того, как платформа, гидравлические опорные стойки, шарнирный шарнир и неглубокая фундаментная плита соотносятся друг с другом в пространстве. Этикетки указывают на четыре структурные зоны, которые были описаны ранее в этой статье: наклонная платформа, на которой находится грузовик или контейнер, ножки гидравлического цилиндра, обеспечивающие подъемную силу, шарнирный шарнир у основания рампы и неглубокая фундаментная плита, заменяющая глубокую выкопанную яму.

На изометрическом изображении выше темно-красная поверхность представляет собой платформу, на которой грузовик или контейнер стоит во время погрузки и разгрузки, и именно эта поверхность наклоняется на рабочий угол при выдвижении гидравлических цилиндров. На двух вертикальных опорных стойках под платформой установлены импортные гидравлические цилиндры, описанные в разделе характеристик продукта, а их синхронизированное выдвижение обеспечивает ровное и устойчивое положение платформы при ее подъеме. Поворотный шарнир в основании пандуса позволяет нижнему краю платформы оставаться в контакте с уровнем земли, в то время как верхняя часть поднимается. Это механическая деталь, которая делает возможным опрокидывание над землей без глубокой ямы. Заштрихованная плита под конструкцией представляет собой неглубокий фундамент, а ее глубина соответствует только толщине конструкции платформы, а не простирается вниз для размещения механизма полного наклона, что является центральным инженерным принципом, лежащим в основе этой категории продуктов. Эта схема представляет собой упрощенное изображение для иллюстративных целей и не заменяет структурные чертежи конкретного проекта, которые всегда следует получать от производителя до начала строительства.

Атрибуты конструкции производительности и безопасности

Стоимость гражданского строительства является лишь частью решения при выборе самосвала, поскольку ежедневная эксплуатационная безопасность и долгосрочная надежность не менее важны для руководителей предприятий. Приведенная ниже диаграмма преобразует конструктивные особенности, описанные ранее, в простую иллюстративную оценку по пяти атрибутам, основанную на заявленных производителем конструктивных характеристиках, а не на результатах независимых лабораторных испытаний. Он предназначен для того, чтобы дать качественное представление о том, в чем именно выбор конструкции концентрирует свои преимущества, а не представлять собой точный численный эталон по отношению к какому-либо внешнему стандарту. Каждая ось диаграммы соответствует одной из технических особенностей, уже обсуждавшихся выше в разделе характеристик продукта. При чтении диаграммы от центра к краям точка ближе к краю указывает на более сильный акцент на этом конкретном атрибуте дизайна.

По оси эксплуатационной безопасности самосвал с мелкозаглубленным фундаментом расположен к внешнему краю диаграммы, поскольку автоматическое устройство фиксации стопорных колес избавляет оператора от необходимости приближаться к загруженному транспортному средству в пыльной зоне разгрузки. Ось срока службы цилиндров отражает сочетание синхронной системы стабилизации и использования импортных цилиндров и насосов, которые, как описано, способствуют увеличению срока службы гидравлических компонентов. Ось уровня автоматизации отражает возможность беспилотного управления, которая позволяет водителю грузовика управлять оборудованием напрямую, без присутствия специального оператора для каждого цикла. Ось контроля вибрации отражает роль системы синхронной устойчивости в поддержании уровня платформы во время подъема, что снижает механические удары, передаваемые на цилиндры и опорную конструкцию. Ось простоты обслуживания отражает сочетание меньшего количества движущихся частей, находящихся под землей из-за неглубокого фундамента, и общую философию проектирования, заключающуюся в сокращении ручного вмешательства во время обычных рабочих циклов. Поскольку сама яма неглубокая, регулярный осмотр и техническое обслуживание фундамента, как правило, более доступны, чем при установке в глубокой яме, когда техническим специалистам может потребоваться спуститься в ограниченное пространство для проверки элементов конструкции. Стоит повторить, что эта радиолокационная диаграмма является качественной иллюстрацией заявленных приоритетов конструкции, а не сертифицированным результатом испытаний, и инженеры завода, оценивающие конкретную модель самосвала, должны запросить у производителя технические данные и, где это применимо, отчеты сторонних проверок для конкретной рассматриваемой модели. Читателям, сравнивающим нескольких поставщиков, следует рассматривать этот тип диаграммы как отправную точку для постановки подробных технических вопросов, а не как окончательную основу для принятия решений о закупках как таковую.

Краткий обзор снижения затрат на гражданское строительство

Поскольку затраты на гражданское строительство — это единственная цифра, которая чаще всего упоминается при обсуждении самосвалов с мелким фундаментом, полезно представить ее еще раз в специальном формате, который суммирует все обсуждение в одном изображении. Приведенный ниже показатель показывает заявленное снижение затрат для конструкции мелкого фундамента по сравнению с традиционной установкой в ​​глубокой яме, выраженное в процентах от максимального значения, указанного производителем. Эта диаграмма предназначена для использования в качестве краткой справочной информации для читателей, которым нужны цифры в заголовке, не просматривая полную разбивку затрат, обсуждавшуюся ранее в статье. Положение иглы напрямую соответствует заявленному производителем диапазону уменьшения примерно от 60 до 70 процентов в зависимости от условий проекта.

needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Типичные отрасли промышленности, в которых используются самосвалы с неглубоким фундаментом

Самосвалы-самосвалы, в том числе с неглубоким фундаментом, используются в различных отраслях по перевалке сыпучих материалов, где требуется быстрая и безопасная разгрузка грузовиков, прицепов или контейнеров. В таблице ниже приведены некоторые отрасли, в которых обычно применяется этот тип оборудования, а также общий тип материала, обычно обрабатываемого в каждом случае.

Поскольку потребности в разгрузке в разных отраслях различаются, самосвал часто используется вместе с другим автоматическим погрузочно-разгрузочным оборудованием, таким как боковые самосвалы, оборудование для погрузки автомобилей и переворачиватели контейнеров, чтобы на одной площадке можно было обрабатывать несколько типов транспортных средств и контейнеров через одну и ту же станцию разгрузки.

Выбор производителя самосвалов с неглубоким фундаментом

При оценке производителя или оптового продавца самосвалов для проекта мелкозаглубленного фундамента покупатели обычно выходят за рамки общей экономии затрат и рассматривают несколько дополнительных факторов, прежде чем принять решение о выборе поставщика. В следующем списке суммированы основные моменты, которые команды по закупкам и инженерам обычно оценивают при сравнении поставщиков оборудования для автоматической загрузки и разгрузки.

1. Может ли поставщик предоставить структурные и фундаментальные чертежи для конкретного проекта, а не только общие маркетинговые размеры.
2. brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Поддерживает ли устройство фиксации стопорного колеса и систему управления беспилотное или дистанционное управление, соответствующее модели укомплектования персоналом покупателя.
4. manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Опыт экспорта и возможность послепродажной поддержки для покупателей, находящихся за пределами страны производителя.

Работа с этим контрольным списком вместе с кратким списком поставщиков или оптовых продавцов самосвалов помогает гарантировать, что выбранное в конечном итоге оборудование соответствует как ограничениям гражданского строительства на объекте, так и повседневным эксплуатационным требованиям завода.

О компании Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. — национальное высокотехнологичное предприятие, занимающееся в основном исследованиями, разработками и производством интеллектуального логистического оборудования. Компания предоставляет систематические решения по автоматической загрузке и разгрузке автомобилей и контейнеров для клиентов из разных отраслей. Она полностью предоставляет пользователям различные типы автоматического погрузочно-разгрузочного оборудования, в том числе задние самосвалы, боковые самосвалы, оборудование для погрузки автомобилей и переворачиватели контейнеров, и является одной из компаний, предлагающих относительно полный ассортимент автоматического погрузочно-разгрузочного оборудования для автомобилей и контейнеров в Китае.

company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

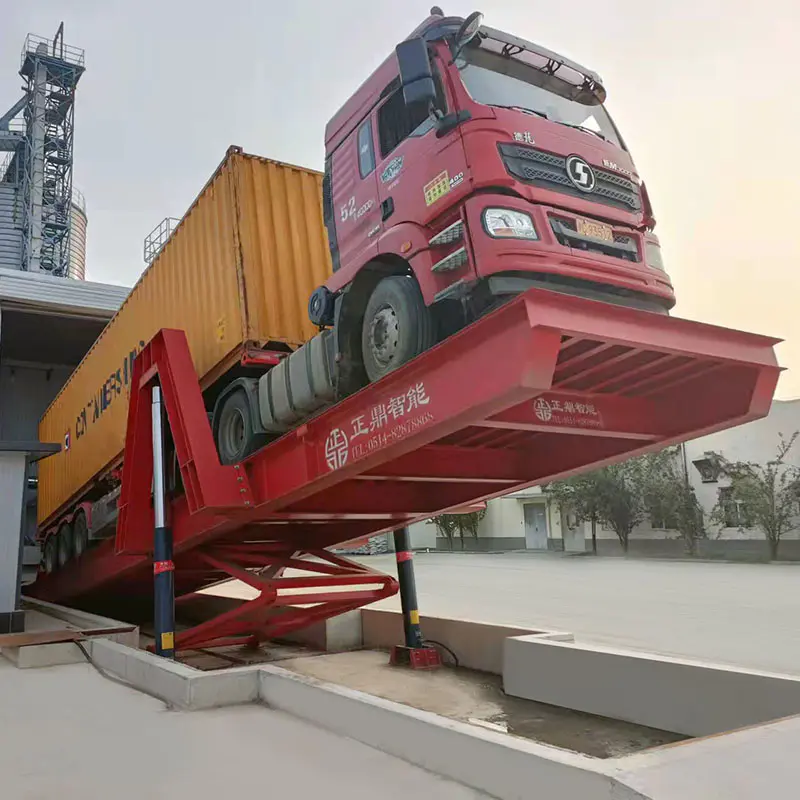

image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
